产品简述
电磁屏蔽波导通风窗，它是满足电磁屏蔽，通风、环境和机械性能等。通风波导窗是由许多个小截止波导组成的截止波导束，其截面形状为六角形。在同等屏蔽效能能力条件下，六角形波导的通道面积大于方形波导通道。
应用范围
电磁屏蔽波导通风窗主要应用于屏蔽机柜/机箱、屏蔽室、微波暗室、通讯设备、方舱、医疗设备、军用计算机、航天航空、船舶设备及其他各类电子设备。
技术指标
①通风孔形状：六角形
②规格：3.2ｍｍ、4.8ｍｍ
③屏蔽效能：
B级：＞100dB，150KHz~18GHz
C级：＞100dB，14KHz~40GHz
④执行标准：GJB151/152、MIL-STD-285、MIL-STD-285

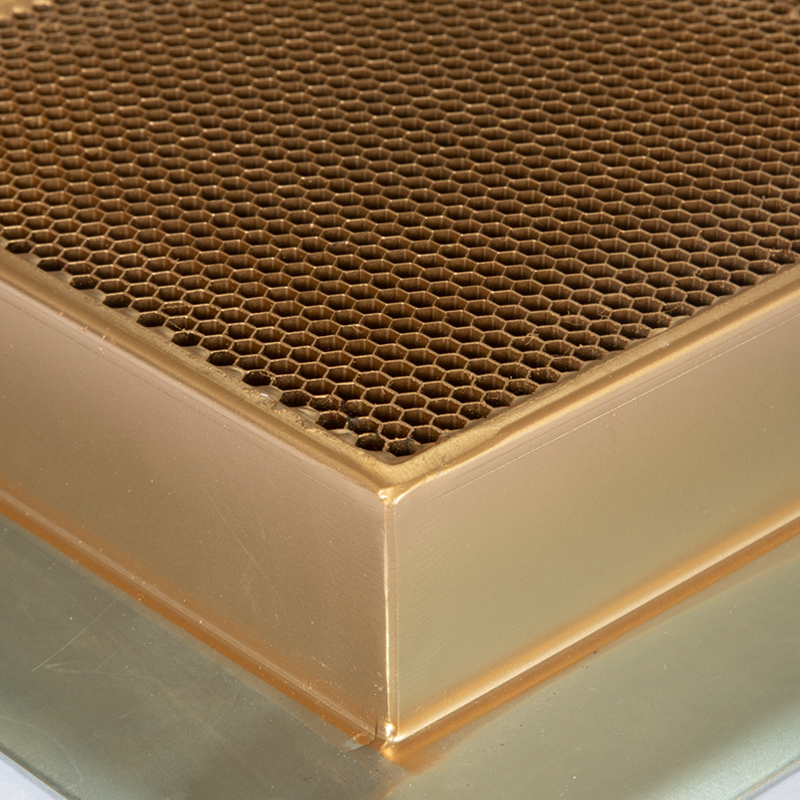

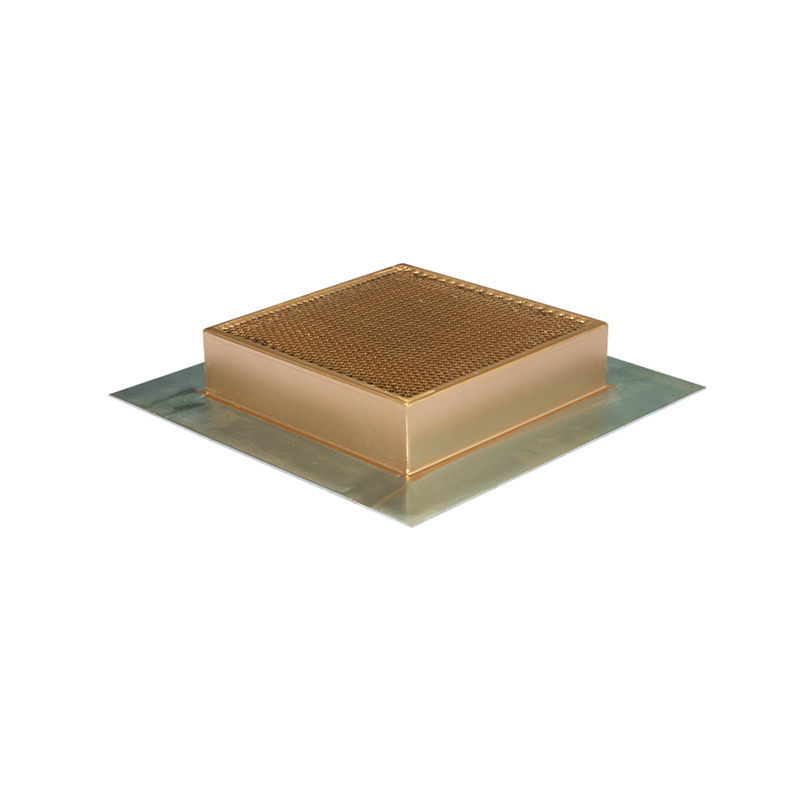

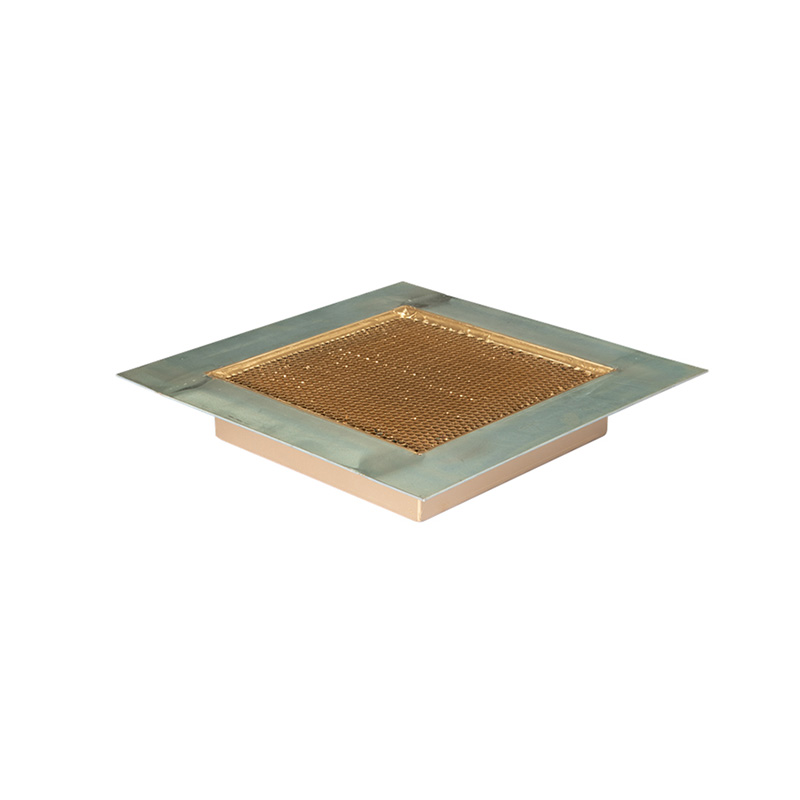

⑤安装方式：螺栓压接式和焊接式；在电磁屏蔽机房中通常使用焊接式。

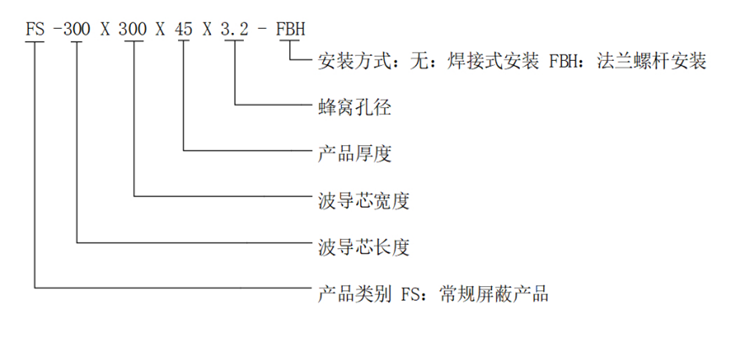

波导窗命名规则

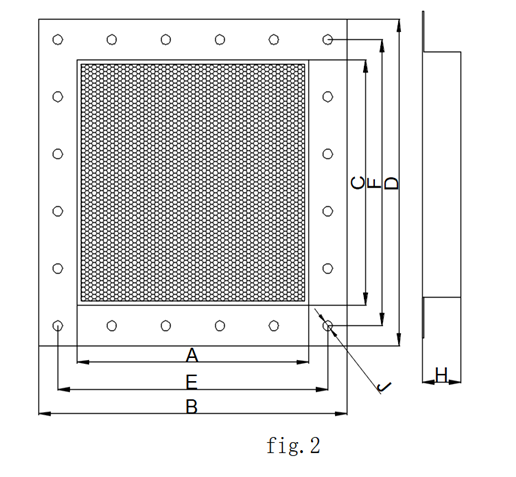

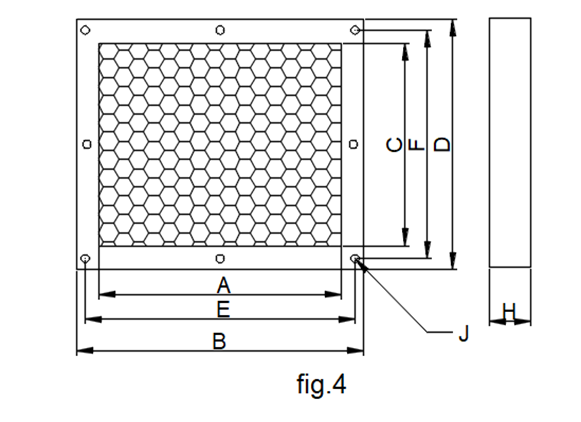

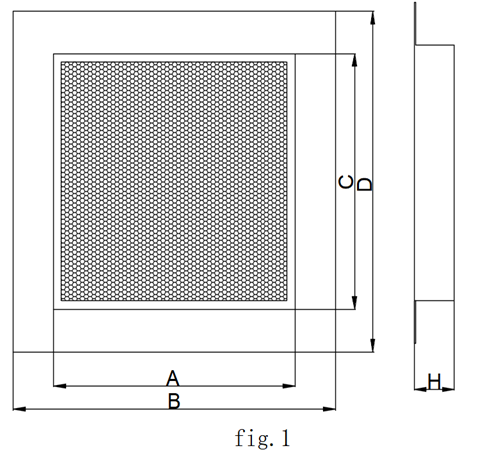

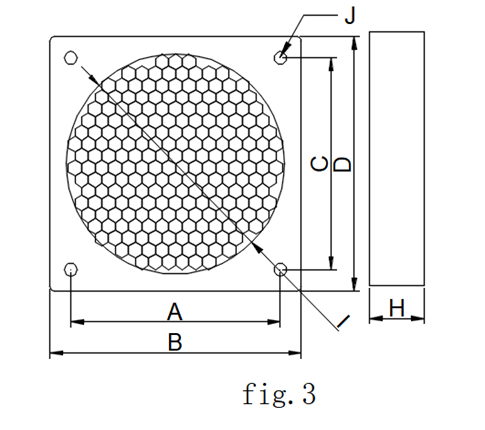

波导窗尺寸表
| 产品型号 | 图号 | 产品尺寸 | ||||||||
| A | B | C | D | E | F | H | I | J | ||
| FS-100X100X45-3.2 |  | 100 | 200 | 100 | 200 | / | / | 50 | / | / |
| FS-100X100X45-4.8 | 100 | 200 | 100 | 200 | / | / | 50 | / | / | |
| FS-150X150X45-3.2 | 150 | 250 | 150 | 250 | / | / | 50 | / | / | |
| FS-150X150X45-4.8 | 150 | 250 | 150 | 250 | / | / | 50 | / | / | |
| FS-200X200X45-3.2 | 200 | 300 | 200 | 300 | / | / | 50 | / | / | |
| FS-200X200X45-4.8 | 200 | 300 | 200 | 300 | / | / | 50 | / | / | |
| FS-300X300X45-3.2 | 300 | 400 | 300 | 400 | / | / | 50 | / | / | |
| FS-300X300X45-4.8 | 300 | 400 | 300 | 400 | / | / | 50 | / | / | |
| FS-400X400X45-3.2 | 400 | 500 | 400 | 500 | / | / | 50 | / | / | |
| FS-400X400X45-4.8 | 400 | 500 | 400 | 500 | / | / | 50 | / | / | |
| FS-300X300X45-3.2-FBH |  | 300 | 400 | 300 | 400 | 350 | 350 | 50 | / | 10.5 |
| FS-300X300X45-4.8-FBH | 300 | 400 | 300 | 400 | 350 | 350 | 50 | / | 10.5 | |
| FS-400X400X45-3.2-FBH | 400 | 500 | 400 | 500 | 450 | 450 | 50 | / | 10.5 | |
| FS-400X400X45-4.8-FBH | 400 | 500 | 400 | 500 | 450 | 450 | 50 | / | 10.5 | |
| FS-75X60X13-3.2-FBH |  | 75 | 90 | 60 | 75 | 84.5 | 69 | 13 | / | M2.5 |
| FS-∅50X13-3.2-FBH |  | 50 | 60 | 50 | 60 | / | / | 13 | 50 | M3 |
| FS-∅75X13-3.2-FBH | 72 | 85 | 72 | 85 | / | / | 13 | 75 | M3 | |
| FS-∅95X13-3.2-FBH | 105 | 120 | 105 | 120 | / | / | 13 | 95 | M4 | |
| 波导窗可以根据开孔定制尺寸 | ||||||||||
