产品是由无源器件组成。滤波器屏蔽滤波器使用滤波组件进行线路滤波，使用屏蔽外壳屏蔽外界干扰，滤除电路中的无用信号和噪声干扰，保证了电源和信号优异的传导滤波和辐射屏蔽特性。
联系我们产品简介
屏蔽滤波器广泛用于屏蔽房暗室、屏蔽箱柜和通信产品滤波。产品,应用领域涵盖电波暗室和屏蔽房、屏蔽箱、屏蔽柜等。屏蔽滤波器按照GJB1518A-2015射频干扰滤波器通用规范执行相关测试，在屏蔽房暗室领域，可提供能在10KHz-40GHz的频带范围内，信号隔离度大于100dB的多种电源滤波器和信号滤波器（C等级屏蔽滤波器）。
技术参数
①额定电压：额定电压500 VDC工作频率：DC
②额定电流：见选型表
③线数：2线
④耐压试验：1200Vdc/2s
⑤气候类别：25/085/21
⑥插入损耗：14kHz-40GHz
屏蔽房直流滤波器选型表
| 型号 | 信号类型 | 额定电流（A） | 额定电压（V） | 工作频率（Hz） | 绝缘电阻 | 气候类别 | 屏蔽效能 | |
| 线与地 | 频率 | 屏蔽效能 | ||||||
| FS-2X16C-DC-OT | 单相 | 16A | 0~500VDC | DC | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
| FS-2X32C-DC-OT | 单相 | 32A | 0~500VDC | DC | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
| FS-2X50C-DC-OT | 单相 | 50A | 0~500VDC | DC | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
| FS-2X63C-DC-OT | 单相 | 63A | 0~500VDC | DC | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
| FS-2X80C-DC-OT | 单相 | 80A | 0~500VDC | DC | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
| FS-2X100C-DC-OT | 单相 | 100A | 0~500VDC | DC | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
| FS-2X150C-DC-OT | 单相 | 150A | 0~500VDC | DC | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |
| FS-2X200C-DC-OT | 单相 | 200A | 0~500VDC | DC | 100MΩ | 25/70/21 | 14K~18GHz | 100dB |

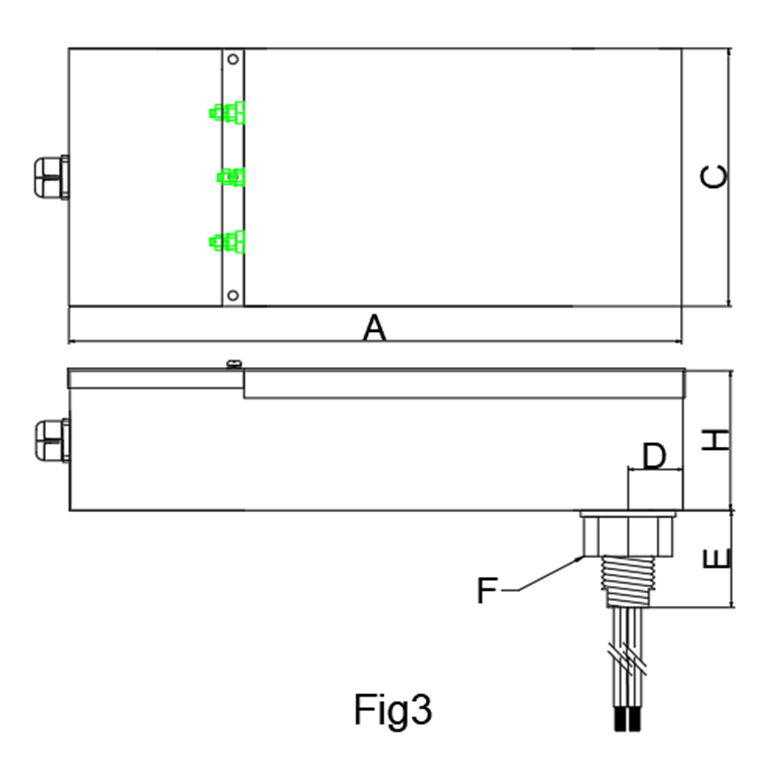

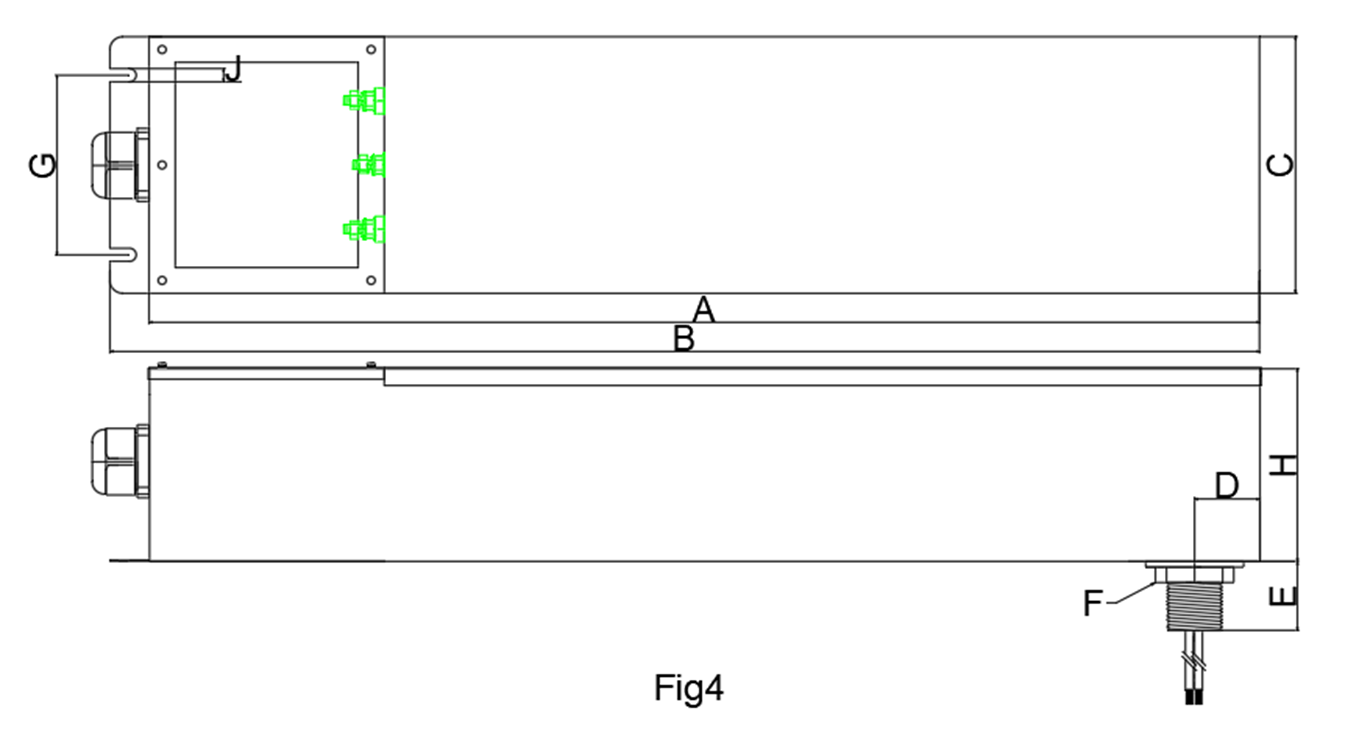

屏蔽房直流滤波器尺寸表
| 产品型号 | 图号 | 额定电压(VAC ) | 额定电流(A) | 产品尺寸 | ||||||||
| A | B | C | D | E | F | G | H | J | ||||
| FS-2X16C-OT |  | 0~500VDC | 16A | 280 | * | 120 | 25 | 26 | M16 | * | 65 | * |
| FS-2X32C-OT |  | 0~500VDC | 32A | 450 | 480 | 150 | 30 | 45 | M24 | 100 | 100 | 10 |
| FS-2X50C-OT | 0~500VDC | 50A | 650 | 680 | 180 | 35 | 45 | M33 | 130 | 110 | 10 | |
| FS-2X63C-OT | 0~500VDC | 63A | 650 | 680 | 180 | 35 | 45 | M33 | 130 | 110 | 10 | |
| FS-2X80C-OT | 0~500VDC | 80A | 650 | 680 | 180 | 35 | 45 | M33 | 130 | 110 | 10 | |
| FS-2X100C-OT | 0~500VDC | 100A | 650 | 680 | 180 | 35 | 45 | M33 | 130 | 110 | 10 | |
| FS-2X150C-OT | 0~500VDC | 150A | 850 | 880 | 180 | 50 | 55 | M48 | 130 | 130 | 10 | |
| FS-2X200C-OT | 0~500VDC | 200A | 850 | 880 | 180 | 50 | 55 | M48 | 130 | 130 | 10 | |
