产品简介

屏蔽滤波器广泛用于屏蔽房暗室、屏蔽箱柜和通信产品滤波。产品,应用领域涵盖电波暗室和屏蔽房、屏蔽箱、屏蔽柜等。屏蔽滤波器按照GJB1518A-2015射频干扰滤波器通用规范执行相关测试，在屏蔽房暗室领域，可提供能在10KHz-40GHz的频带范围内，信号隔离度大于100dB的多种电源滤波器和信号滤波器（C等级屏蔽滤波器）。

基础参数

①额定电压单相：110/250VAC

②地线/三相五线 380/440VAC

③工作频率 0~60Hz

④气候类型 25/85/21

⑤耐电压 L-L ：1500VDC L-E ：1500VDC

⑥屏蔽效能：

B级 ≥100dB 150KHz~10GHz

C级 ≥100dB 14KHz~18GHz

⑦按线制分类：

地线滤波器：即只有一根地线

单相交流：火线、零线、地线

单相直流：直流+、直流-

三相五线：A、B、C（三个火线）、N零线、E地线

命名规则

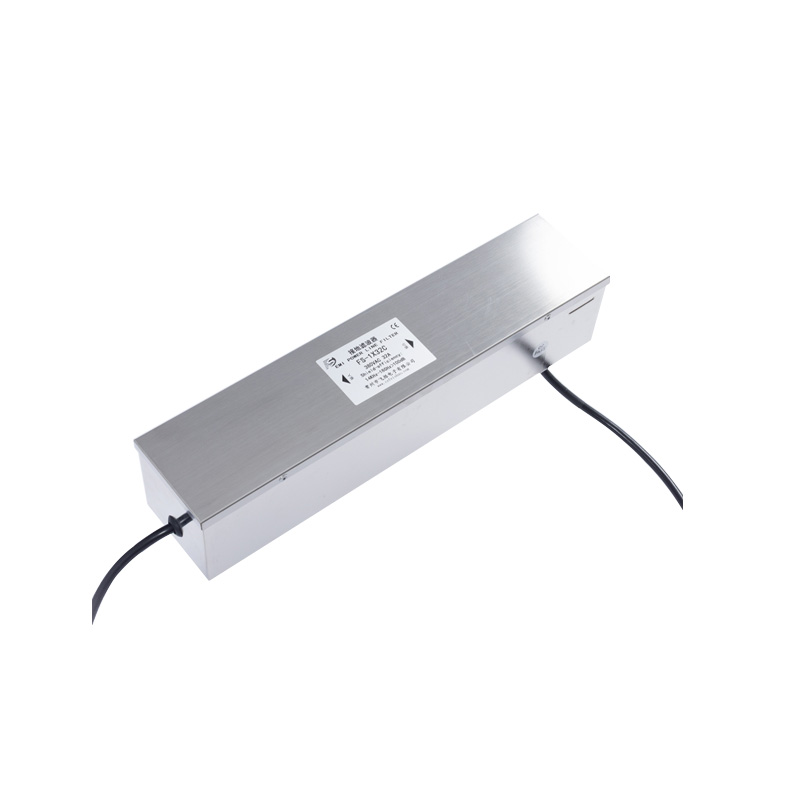

屏蔽房接地滤波器选型表

型号	信号类型	额定电流（A）	额定电压（V）	工作频率（Hz）	绝缘电阻	气候类别	屏蔽效能
型号	信号类型	额定电流（A）	额定电压（V）	工作频率（Hz）	线与地	气候类别	频率	屏蔽效能
FS-1X16C	单线（地线）	16A	380VAC	50/60Hz	100MΩ	25/070/21	14K~18GHz	100dB
FS-1X32C	单线（地线）	32A	380VAC	50/60Hz	100MΩ	25/070/21	14K~18GHz	100dB
FS-1X50C	单线（地线）	50A	380VAC	50/60Hz	100MΩ	25/070/21	14K~18GHz	100dB
FS-1X63C	单线（地线）	63A	380VAC	50/60Hz	100MΩ	25/070/21	14K~18GHz	100dB
FS-1X80C	单线（地线）	80A	380VAC	50/60Hz	100MΩ	25/070/21	14K~18GHz	100dB
FS-1X100C	单线（地线）	100A	380VAC	50/60Hz	100MΩ	25/070/21	14K~18GHz	100dB
FS-1X150C	单线（地线）	150A	380VAC	50/60Hz	100MΩ	25/070/21	14K~18GHz	100dB
FS-1X200C	单线（地线）	200A	380VAC	50/60Hz	100MΩ	25/070/21	14K~18GHz	100dB

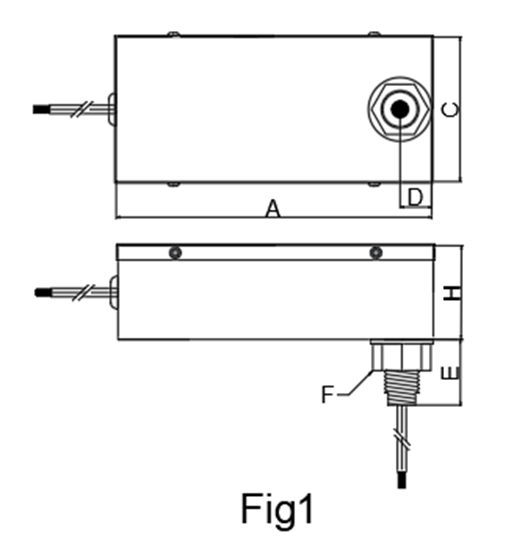

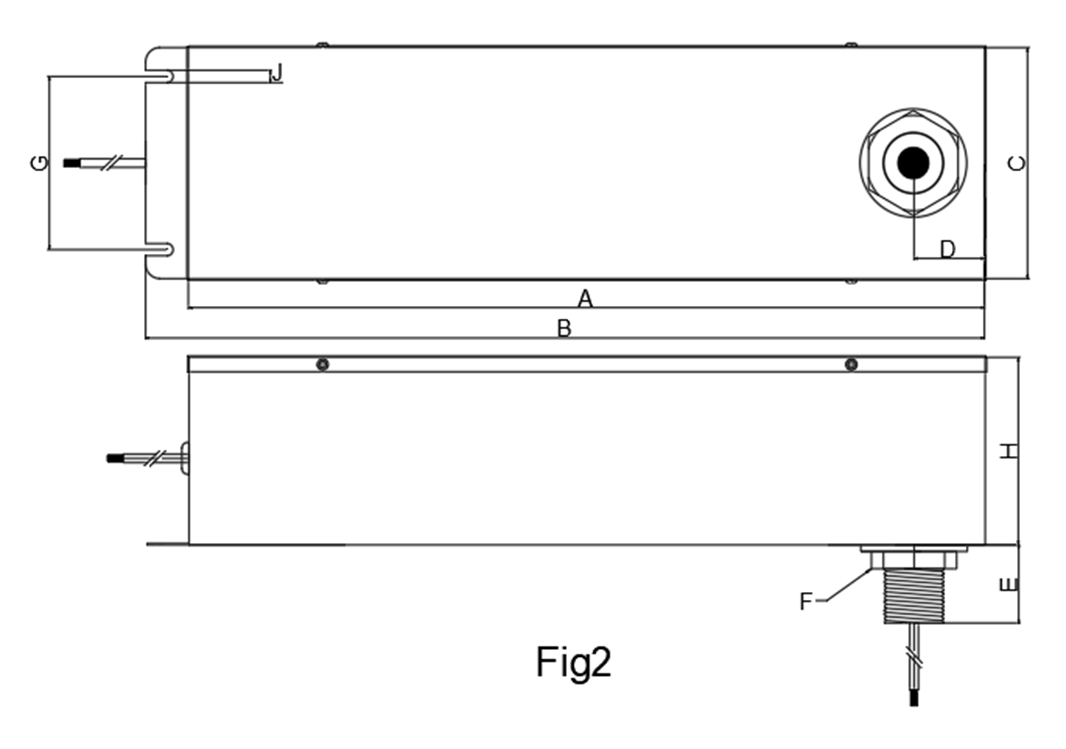

屏蔽房接地滤波器尺寸表

产品型号	图号	额定电压( VAC )	额定电流(A)	产品尺寸
产品型号	图号	额定电压( VAC )	额定电流(A)	A	B	C	D	E	F	G	H	J
FS-1X16C		380VAC	16A	300	*	100	15	26	M16	*	70	*
FS-1X32C		380VAC	32A	300	*	100	15	26	M16	*	70	*
FS-1X50C		380VAC	50A	460	*	100	30	45	M24	*	100	*
FS-1X63C		380VAC	63A	460	*	100	30	45	M24	*	100	*
FS-1X80C		380VAC	80A	460	*	100	30	45	M24	*	100	*
FS-1X100C		380VAC	100A	460	*	100	30	45	M24	*	100	*
FS-1X150C		380VAC	150A	660	690	130	35	45	M33	70	110	10
FS-1X200C		380VAC	200A	660	690	130	35	45	M33	70	110	10
