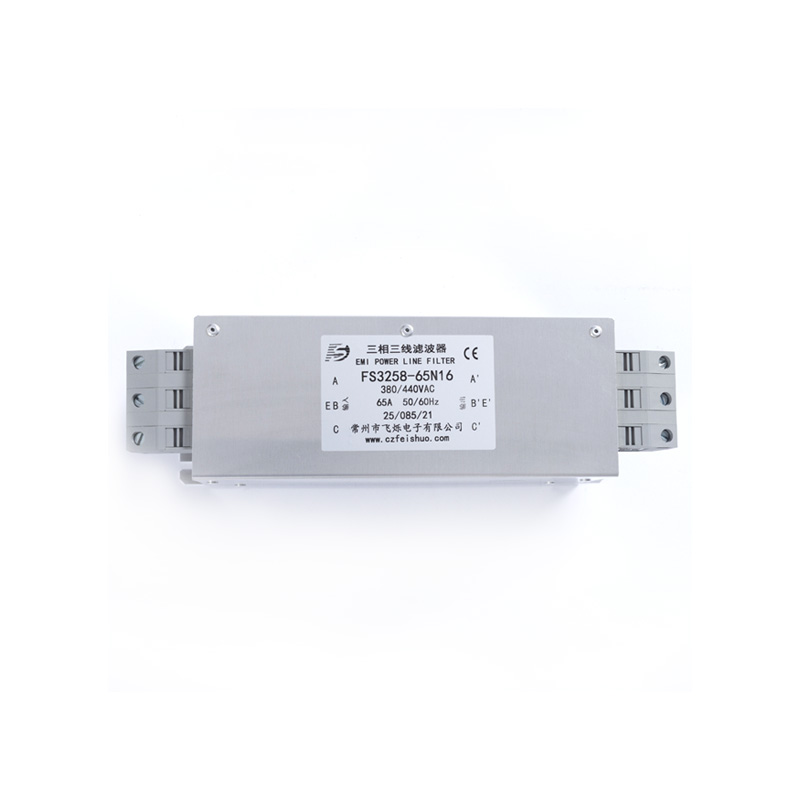

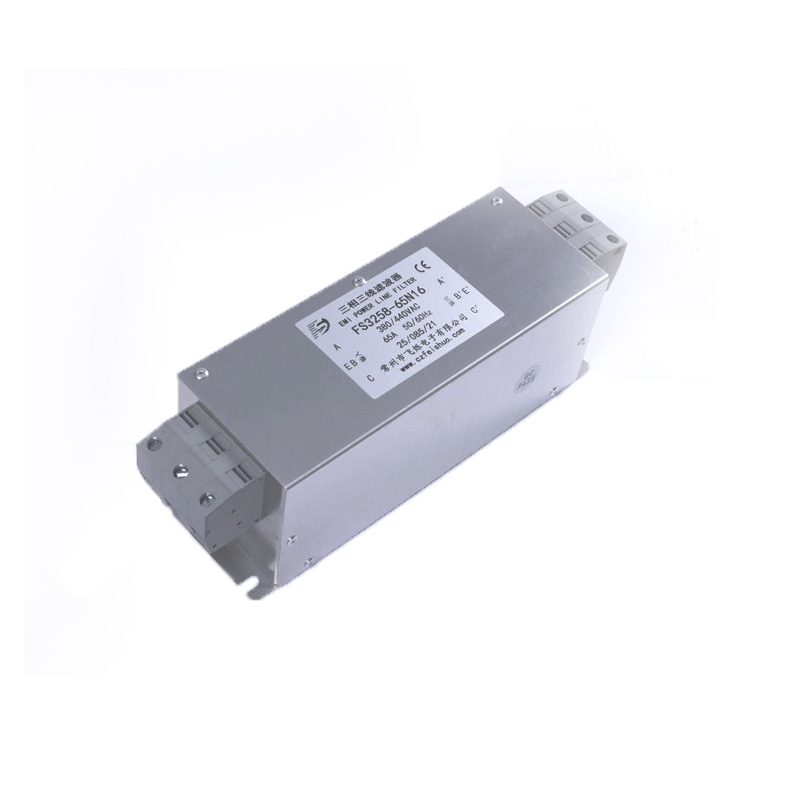

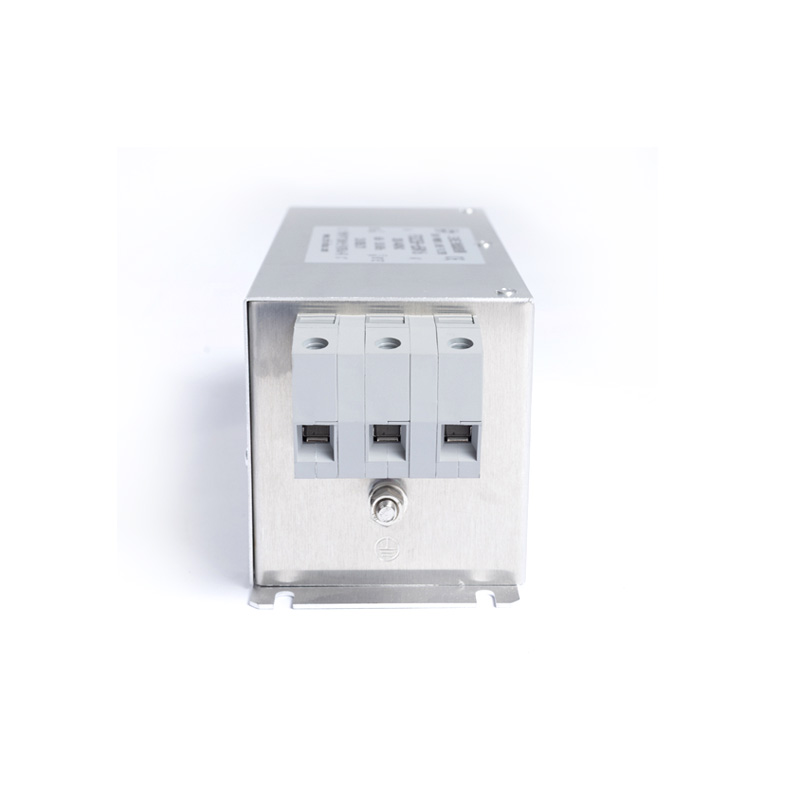

FS3258 系列是具有超高能效的三相滤波器之一。即使是在极小的安装空间内，超紧凑、纤细外形小巧的设计也可确保无故障安装（尺寸体积小）。外壳尺寸和高效的性能使FS3258 系列成为逆变器、转换器、电机驱动器和伺服驱动器应用的不二选择。
联系我们基础参数
①额定电压 ：380/440AVC
②额定电流 ：5A~1600A
③工作频率 ：50/60Hz
④气候类型 ：25/85/21
⑤耐电压 ：L-L ：1500VDC L-E ：2500VDC

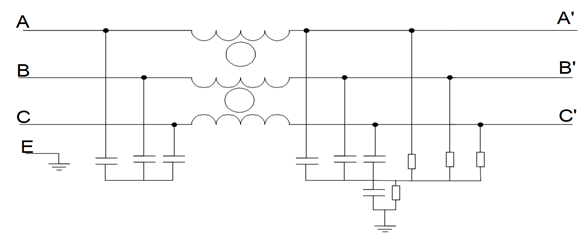

电路结构

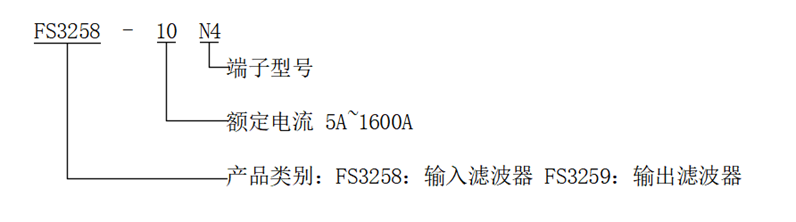

命名规则

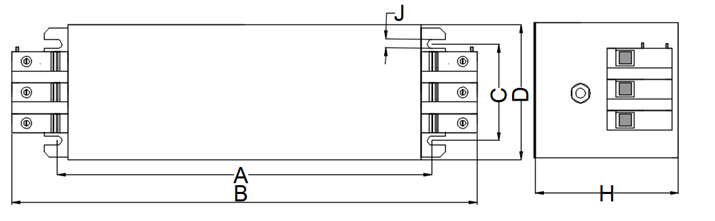

产品尺寸图
3258系列产品选型表
产品型号 Product Type | 适配功率（KW） | 额定电流 （A） | 尺寸Dimension(±2) | ||||||
| A | B | C | D | H | J | I | |||
| 3258系列尺寸表 | |||||||||
| FS3258-5N4 | 1.5 | 5 | 180 | 190 | 20 | 40 | 75 | 4.5 | M4 |
| FS3258-10N4 | 3.7 | 10 | 180 | 190 | 20 | 40 | 75 | 4.5 | M4 |
| FS3258-20N4 | 7.5 | 20 | 235 | 242 | 25 | 45 | 75 | 5.5 | M4 |
| FS3258-36N10 | 15 | 30 | 255 | 310 | 30 | 50 | 85 | 5.5 | M4 |
| FS3258-50N16 | 18.5-22 | 50 | 235 | 290 | 60 | 85 | 90 | 5.5 | M6 |
| FS3258-65N16 | 30 | 65 | 235 | 290 | 60 | 85 | 90 | 5.5 | M6 |
| FS3258-80N35 | 45 | 80 | 255 | 320 | 60 | 85 | 140 | 6.5 | M8 |
| FS3258-100N35 | 55 | 100 | 255 | 320 | 60 | 85 | 140 | 6.5 | M8 |
| FS3258-130N50 | 55 | 130 | 255 | 338 | 65 | 95 | 150 | 6.5 | M8 |
| FS3258-150N50 | 75 | 150 | 255 | 338 | 65 | 95 | 150 | 6.5 | M8 |
| FS3258-180N95 | 90 | 180 | 365 | 455 | 102 | 120 | 170 | 6.5 | M8 |
| FS3258-200N95 | 110 | 200 | 365 | 455 | 102 | 120 | 170 | 6.5 | M8 |
