产品同时防止电网中的高次谐波(20次以上)干扰变频器的整流、逆变和控制单元，使整个变频调速系统能够正常运行，提高整个工作系统的安全性和可靠性。
联系我们产品简述
针对国内外矿用中660VAC/1140等级变频器可适用于井下防爆电器柜中，安全可靠。高压防爆三相滤波器用于抑制变频器工作时产生的射频干扰反馈到电网中;变频器输出高压滤波器用于降低变频器输出端 PWM 波产生的射频干扰。防止干扰同电网或不同电网临近的煤安、本安级安全监控设备;防止干扰瓦斯、风速、压力、流量等各种传感器以及视频图像监控、PLC控制等，使较敏感的电压、电流、开关量等模拟信号和数字信号正常工作。
基础参数
①额定电压：690VAC/1140VAC
②工作频率：50/60Hz
③气候类型：25/85/21
④耐电压 ： 3KV/4.5KVDC
⑤额定电流 ：50A~1600A
电路结构图

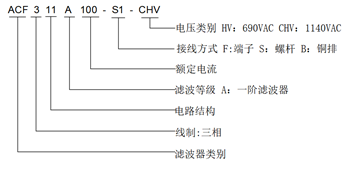

命名规则

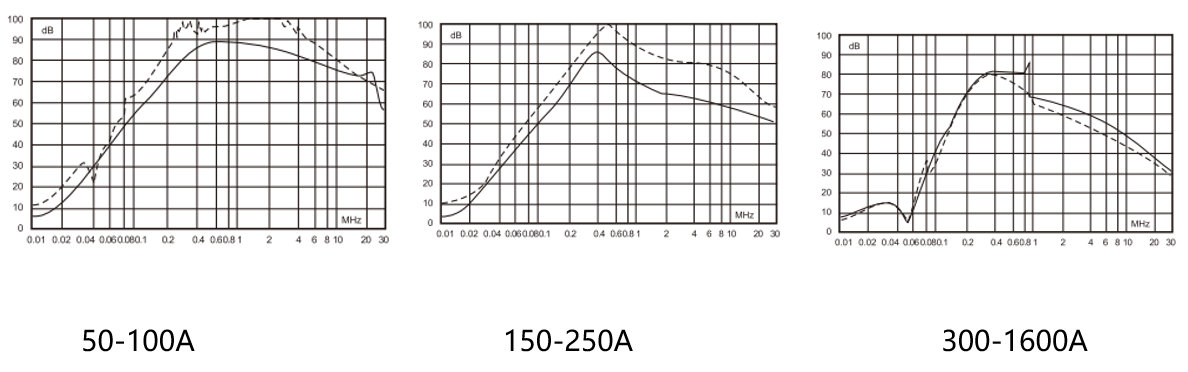

插入损耗图
高压系列产品选型表
三相三线高压滤波器（690VAC）

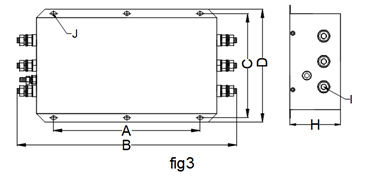

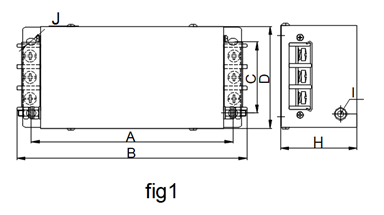

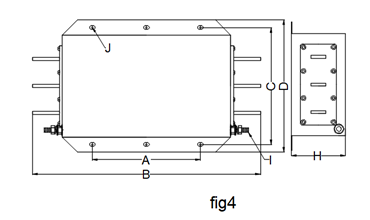

| 产品型号 | 图号 | 适配功率 （KW） | 额定 电流 | 尺寸Dimension(±2) | ||||||
| A | B | C | D | H | I | J | ||||
| ACF311A50-F1-HV |  | 690VAC | 50 | 198 | 225 | 70 | 100 | 75 | M6 | 6.5*9.5 |
| ACF311A65-F1-HV | 690VAC | 65 | 198 | 225 | 70 | 100 | 75 | M6 | 6.5*9.5 | |
| ACF311A80-F1-HV | 690VAC | 80 | 243 | 266 | 96 | 125 | 90 | M8 | 6.5*9.5 | |
| ACF311A100-F1-HV | 690VAC | 100 | 243 | 266 | 96 | 125 | 90 | M8 | 6.5*9.5 | |
| ACF311A150-F3-HV |  | 690VAC | 150 | 180 | 312 | 175 | 190 | 90 | M8 | 6.5*9.5 |
| ACF311A200-F3-HV | 690VAC | 200 | 180 | 305 | 175 | 190 | 90 | M8 | 6.5*9.5 | |
| ACF311A250-B3-HV |  | 690VAC | 250 | 100 | 300 | 195 | 220 | 90 | M8 | 6.5*9.5 |
| ACF311A300-B3-HV | 690VAC | 300 | 100 | 300 | 195 | 220 | 90 | M8 | 6.5*9.5 | |
| ACF311A400-B3-HV | 690VAC | 400 | 105 | 315 | 245 | 260 | 128 | M8 | 6.5 | |
| ACF311A600-B3-HV | 690VAC | 600 | 105 | 315 | 245 | 260 | 128 | M8 | 6.5 | |
| ACF311A900-B3-HV | 690VAC | 900 | 165 | 445 | 245 | 260 | 128 | M8 | 6.5 | |
| ACF311A1200-B3-HV | 690VAC | 1200 | 245 | 580 | 270 | 292 | 150 | M12 | 8.5 | |
| ACF311A1600-B3-HV | 690VAC | 1600 | 245 | 580 | 270 | 292 | 150 | M12 | 8.5 | |
